Centrale Hydroélectrique La Grande-3 (LG-3)

Hydro-Québec
Baie-James, Quebec
2019-2021

En collaboration étroite avec l’équipe d’ingénierie d’Hydro-Québec, SIMCO a joué un rôle clé dans l’avant-projet de réhabilitation des groupes turbines-alternateur (GTA) de la centrale La Grande-3 (LG-3).Située sur la Grande Rivière, dans la région de Baie-James, la centrale LG-3 est un monument de l’ingénierie, construit lors de la première phase du Projet de la Baie-James entre 1976 et 1983, et mise en service entre 1982 et 1984. Équipée de douze groupes turbine-alternateur (GTA), elle génère une puissance impressionnante de 2?417 MW, contribuant de manière significative à l’approvisionnement énergétique du Québec.

Une définition claire et précise des besoins structuraux à envisager

Hydro-Québec envisageait une réhabilitation ou une modification des GTA pour augmenter la capacité de production hydroélectrique. Cette augmentation de puissance se traduit entre autres par le remplacement des GTA et des transformateurs installés sur le toit de la centrale, ainsi que la modification à divers équipements électriques tels que les barres blindées, les disjoncteurs et le système de contrôle.  Le mandat était de fournir une assistance technique de pointe pour les analyses structurales, garantissant ainsi l’optimisation des actifs existants et une définition claire et précise des besoins structuraux à envisager dans le cadre des étapes subséquentes du projet.

• Évaluation de la capacité actuelle de la superstructure d’acier, incluant la toiture, les mezzanines, et les chemins de roulement des ponts roulants.
• Évaluation des charges, dont les charges mortes, les charges vives, les charges mobiles de circulation sur la toiture, les charges mobiles sur les ponts roulants et les charges environnementales.
• Analyse des sollicitations actuelles sur la superstructure d’acier et de la réserve de capacité en vue d’une augmentation du chargement.
• Évaluation des impacts structurels en fonction de plusieurs scénarios de charges augmentées fournis par Hydro-Québec, et identification des travaux requis pour les supporter.
• Modélisation par éléments finis de la superstructure avec des éléments à inertie variable ainsi qu’une modélisation détaillée de la poutre de roulement.
• Élaboration d’un bordereau de quantités pour les travaux de renforcement structurel nécessaires à chacun des scénarios de réhabilitation envisagés.
• Évaluation de la capacité structurale du plancher en béton armé des alternateurs en vue des travaux de réhabilitation (bobinage des groupes).
• Agrandissement des ouvertures du plancher existant pour permettre l’installation de nouvelles barres blindées.
• Extension de la centrale en rive droite pour aménager une seconde aire de service avec une nouvelle structure en acier.

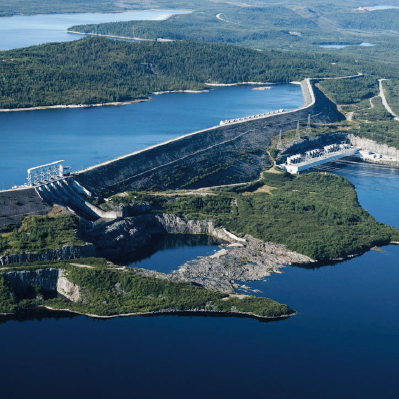

Crédit photo: Hydro-Québec
